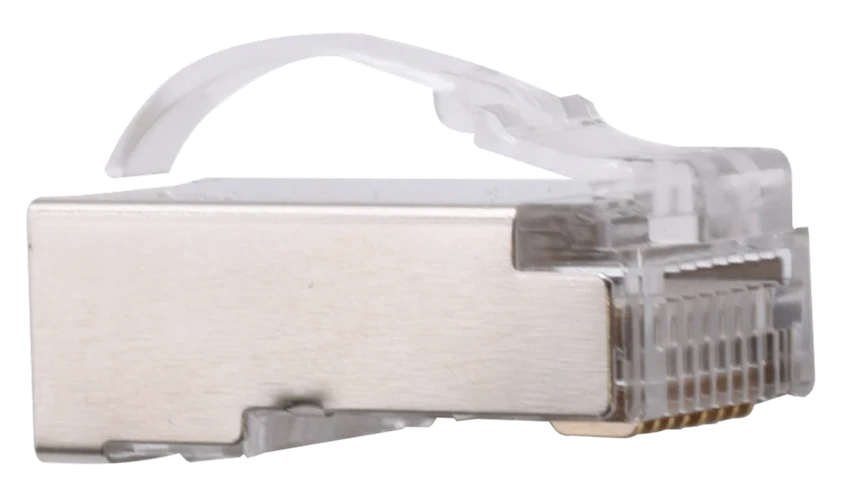

940433-K05 : CONNECTEUR RJ45 FTP CAT6 TRAVERSANT NAVETTE 8C1.1/6.5

Emploi :

icone Écran général - F/UTP (ou FTP) Filmed/Unshielded Twisted Pair icone Écran par paire + écran général icone Écran par paire + tresse générale icone Catégorie 6 (250MHz mini) icone Connecteur RJ45 FTP à conducteurs traversants icone Connecteur «navette» permettant un aller-retour en presse-étoupe et évitant l'arrachage du levier de verrouillage icone Multi-brins icone mono-brin icone POE 60W

Connecteur pour câble réseau blindé avec fils isolés de diamètre Ø1.05mm max.

Languette de verrouillage « navette » adaptée au montage et démontage des presse-étoupes de caméra de vidéoprotection.

En POE le courant peut atteindre les 1 A par contact, il est essentiel que ceux-ci soient de qualité. Sur nos connecteurs ils sont en bronze, brossés après découpe, puis nickelés et plaqués or 50µm.

L'absence de l'ensemble de ces traitements et un plaquage or d'une épaisseur moindre, entraîne une brûlure des contacts rendant prématurément leur connexion aléatoire après déconnexion sous tension.

ATTENTION : Veiller à ce que le blindage du câble soit en contact avec la languette de masse du connecteur (voir les vues additionnelles ci-dessous).

Autres vues :

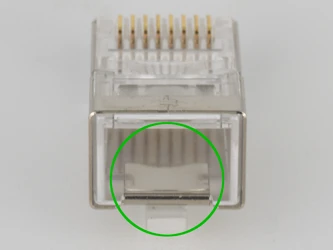

940433-K05 Veiller à ce que le blindage du câble soit en contact avec la languette de masse du connecteur
Veiller à ce que le blindage
du câble soit en contact
avec la languette de masse du connecteur

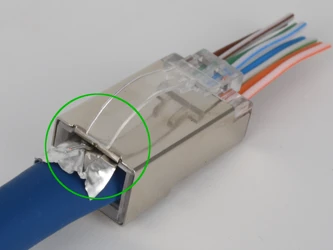

940433-K05 Contact film de blindage du câble avec le blindage du connecteur. <span style=color: red;><strong>Attention : une seule face du film alu/PET du câble est conductrice</strong></span>
Contact film de blindage du câble
avec le blindage du connecteur.
Attention : une seule face du film alu/PET du câble est conductrice

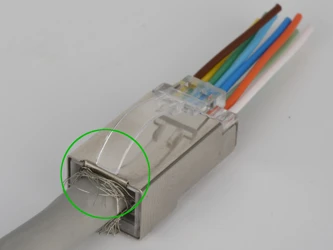

940433-K05 Contact de la tresse de blindage du câble avec la languette du blindage du connecteur.
Contact de la tresse de blindage du câble
avec la languette du blindage du connecteur.


Conditionnement :

Reference Mesure Unite Visuel Poids Codebarre
940433-K05 50 pc Boite conditionnment 940433-K05 180.0 g 2170003510108

Fiche technique :

940433-K05

fiche technique de la référence 940433-K05

303.2 Ko

Outillage :

Référence Désignation Visuel Logos d'utilisation

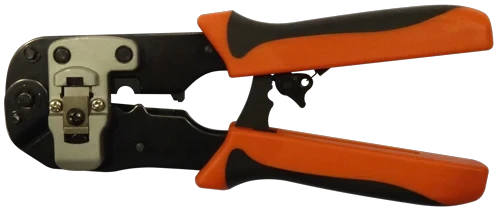

999504-B0 PINCE A CONNECTEURS RJ45 TRAVERSANT visuel 999504-B0 : PINCE A CONNECTEURS RJ45 TRAVERSANT icone Outillage icone Connecteur RJ45 UTP à conducteurs traversants icone Connecteur RJ45 FTP à conducteurs traversants icone Sans écran - UTP (Unshielded Twisted Pair) icone Écran général - F/UTP (ou FTP) Filmed/Unshielded Twisted Pair Détail
